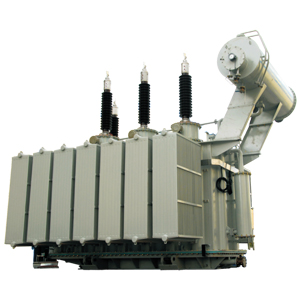

S9、S11 110kV级系列油浸式配电变压器
- 产品名称：S9、S11 110kV级系列油浸式配电变压器
- 产品系列：
- 产品产地：
- 资料下载：
- 联系我们：0474-6812888
概述
■ 本产品适用于三相50Hz，110kv级的输变电系统。是各变电所，发电厂的主要设备。
■ 本公司产品的铁心采用硅钢片，多级阶梯叠积而成。具有低损耗、低噪音、抗短路能力强等特点。已广泛应用于各变电所、发电
厂，受到用户一致好评。
厂，受到用户一致好评。
结构特征
■ 铁心结构，采用D型铁心轭，45°斜接缝。
■ 铁心与油箱定位，可保证运输中抗冲击。
■ 绕组设计合理，线圈采用内外撑条结构。各线圈之间，线圈与铁心之间采用高强度硬纸筒，增强了线圈抗短路冲击能力。
■ 钟罩式平顶油箱，箱壁采用折弯瓦楞结构，增强了油箱的机械强度，外形美观大方。
遵循标准
|
GB1094.1-1996 GB1094.5-2003 JB/T3837-1998 |
GB1094.2-1996 GB/T6451-2008 GB/T10237-1 988 |
GB1094.3-2003 GB311.1-1997 |
JB/T10088-2004 GB/T7595-2000 |
使用环境
■ 海拔高度: ≤1000米
■ 环境温度: 不超过温度+40℃, 不超过月平均温度+30℃；
不超过年平均温度+20℃；
■ 安装环境: 安装地点倾斜度<3°, 无明显污秽和腐蚀、可燃性气体。
产品型号
