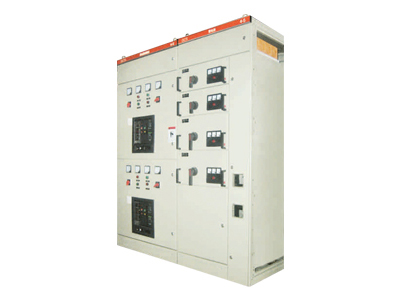

GCS低压抽出式开关设备

 GCS型低压抽出式开关柜,适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为400V、660V,额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

装置的设计符合下列标准:

IEC439-1《低压成套开关和控制设备》

GB7251 《低压成套开关设备》

★  主电路方案

      GCS柜的主电路方案共3 2组118个规格,不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要,额定工作电流为5000 A,适用2500 kVA及以下的配电变压器选用。

      此外,为适用供用电提高功率因数的需要而设计了电容器补偿柜,考虑综合投资的需要而设计了电抗器柜。



★ 辅助电路方案

      GCS辅助电路图册共有辅助电路方案120个,分上下两册。上册《交流操作部分》共分63个方案,下册《直流操作部分》共有57个方案。

       直流操作部分的辅助电路方案,主要用于发电厂变电站的低压厂(所)用系统。适用于200 MW及以下和300MW及以上容量机组低压厂用系统,工作(备用)电源进线,电源馈线和电动机馈线的一般控制方式。

       交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电路,工程设计中可以直接采用。

       直流以控制电源的为直流220V或110 V,交流控制电源的为交流380V或220 V,由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源,公用控制电源采用不接地方式控制变压器,留有2 4 V电源供需要使用弱电信号灯时采用。

       电度表的安装地点和电压信号的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。



★ 主母线

      为提高母线动热稳定能力和接触面的温升,设备全部采用T M Y-T 2系列硬铜排,铜排采用全长镀锡,也可选用全长镀银铜母线。

  a.水平母线、垂直母线分别安装于柜内母线隔离室内。

  b.中性接地母线采用硬铜排。贯通水平中性接地线(P E N)或接地+中性线(P E+N)。



★ 电器元件选择

GCS柜主要选用技术先进性能稳定指标值高的,采用引进技术国内已能批量生产的电器元件。

  a. 主开关

      630 A及以上的电源进线及馈线开关,主选DW45系列,也可选用DW48系列、A E系列、3 W E或M E系列,认为有需要时,也可选用进口的M系列或F系列。

  b.630A以下的馈线和电动机控制开关,主要选用TG系列、CM1系列、N M系列、CDM系列、TG30系列等塑壳开关。
